產品系列 : 直流電阻測試儀
用于直流電阻測量
電阻測量范圍：1.0uΩ～40kΩ
最高分辨率：0.1uΩ
最高測量精度：±0.2%±2uΩ
測量檔位：AUTO、手動4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ
最大測試電流：1A
存儲功能：數據存儲1000組
溫度補償功能
報警功能
可充電鋰電池
藍牙通訊
USB接口
產品簡介
ETCR3640A微歐計又稱直流電阻測試儀、直流低值電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。主要用于測量新能源汽車、小型變壓器繞組電阻；接地導通電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞組電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；以及導線長度測量計算等。儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于新能源汽車廠、修理廠、建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
儀表有自動測量及手動測量?jī)煞N測量模式，自動測量模式儀表根據負載自動選擇檔位，手動測量模式用戶可自行選擇檔位，滿足用戶不同場合的要求。儀表還有時鐘功能，告警功能、自動關機功能等。

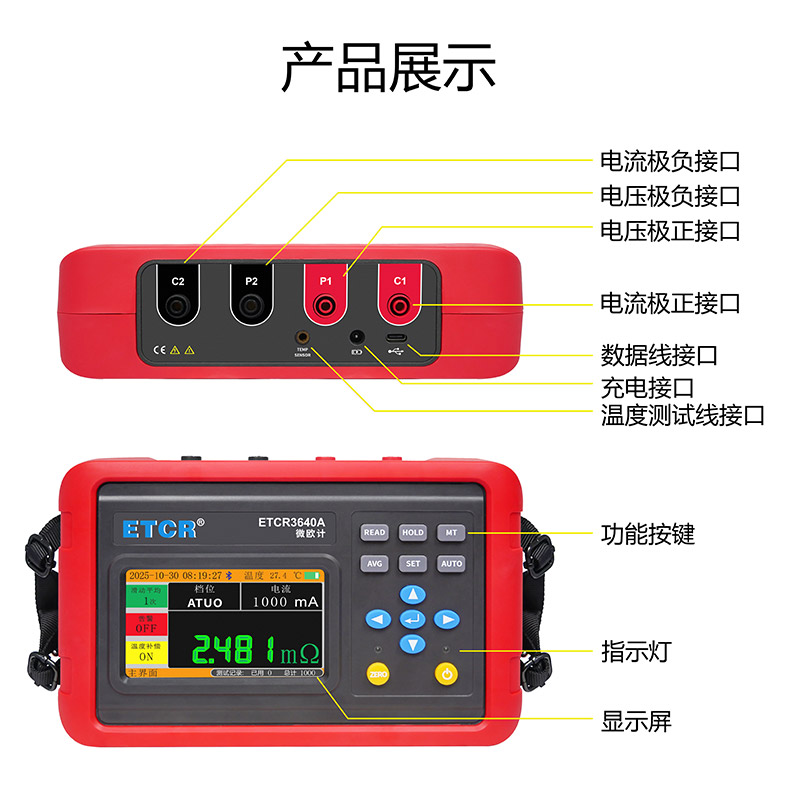

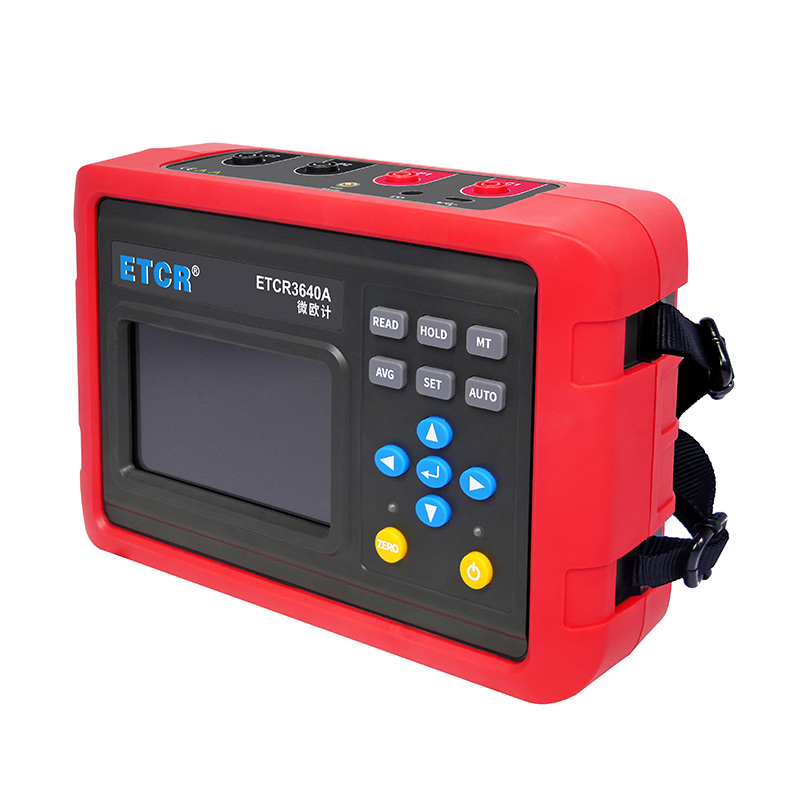

ETCR3640A是一款手持式直流電阻測試儀，儀表由主機、測試線、充電器、USB通信線等組成。儀表采用4.3寸彩屏，測試檔位與測試阻值、測試電流同屏顯示，儀表帶有藍牙通信，安裝APP后可在手機進行查看測試結果，現場使用特別方便。儀表可存儲1000組數據，通過USB接口及監控軟件與電腦連接，監控軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、最大測試電流1A，寬量程：1.0uΩ～40kΩ，高分辨率0.1uΩ。
2、兩種測量模式，自動測量模式：可根據負載自動選擇檔位。手動測量模式：有4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ共8個檔位可選。
3、溫度補償功能，對有溫度依賴性的銅線類進行補償。
4、平均值功能，對多個測量值進行移動平均處理，可縮小測量值的偏差。
5、報警功能，可設置電阻報警值。
6、自動關機功能，無操作15分鐘后自動關機。
7、有藍牙通信，安裝APP后可在手機查看測試結果。
8、儀表具有USB接口及上位機軟件，可與計算機通信，下載記錄數據進行管理、分析、打印。
技術參數
1、測量檔位與精度
檔位 | 精度 | 分辨率 | 測試電流 |
4mΩ | ±0.2%±2uΩ | 0.1uΩ | 1A |
40mΩ | ±0.2%±3uΩ | 1uΩ | |
400mΩ | ±0.2%±30uΩ | 10uΩ | 100mA |
4Ω | ±0.2%±3mΩ | 0.1mΩ | |
40Ω | ±0.2%±30mΩ | 1mΩ | |
400Ω | ±0.2%±300mΩ | 10mΩ | 10mA |
4kΩ | ±0.2%±3Ω | 100mΩ | 1mA |
40kΩ | ±0.2%±30Ω | 1Ω | 0.1mA |
2、其它技術規格
電 源 | DC 7.4V，2600mAh可充鋰電池 |
電阻測量范圍 | 1.0uΩ～40kΩ |
最高分辨率 | 0.1uΩ |
最高測量精度 | ±0.2%±2uΩ |
測試檔位 | 自動AUTO、4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ |

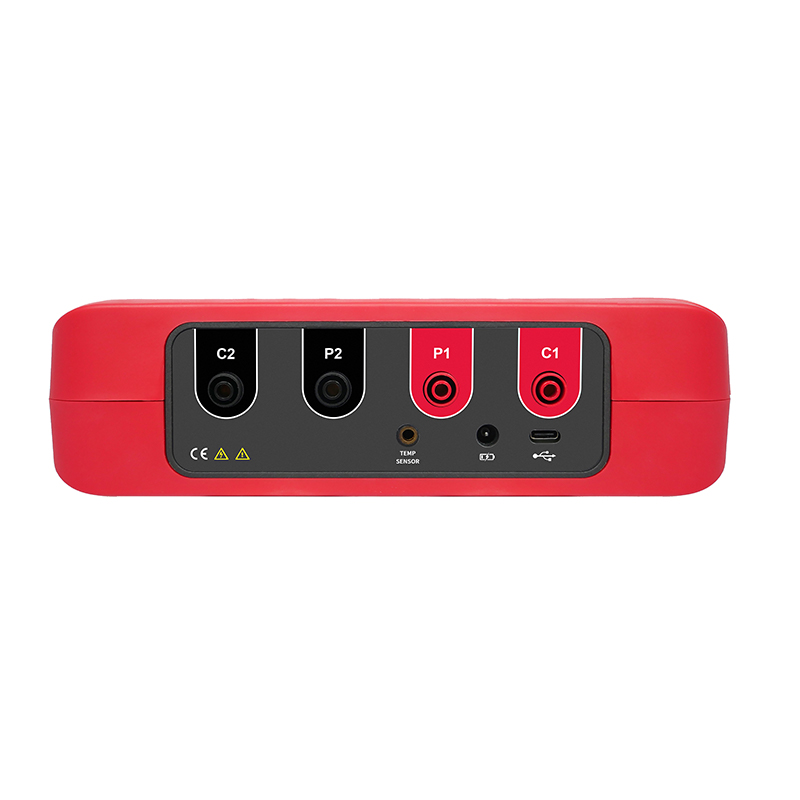

測試方式 | 精密四線法，2路A/D同時檢測 |
測試模式 | 自動、手動 |
測量時間 | 采樣AD速率 1秒/次 |
告警功能 | 有，告警臨界值設置范圍:：1mΩ～40kΩ，0Ω不啟動報警功能 |
數據存儲 | 1000組(掉電或更換電池不會丟失數據) |
數據保持 | 每次測試完后自動保持顯示所測結果 |
時鐘功能 | 24小時制，顯示時、分、秒 |
溫度補償功能 | 將試件的電阻值轉換到特點溫度下的電阻值 |
平均值功能 | 對多個測量值進行移動平均處理，可縮小測量值的偏差 |
顯示模式 | 4.3寸彩屏，分辨率480×272 |
儀表尺寸 | 226mm×144mm×65mm |
儀表重量 | 約2kg（含附件） |
溫濕度 | 工作：-10℃～40℃；80%RH以下；存放：-10℃～60℃；70%RH以下 |
藍牙通信 | 有，安裝APP后可在手機查看測試記錄 |
USB接口 | 有，安裝上位機軟件后，存儲數據可以上傳電腦 |
耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |

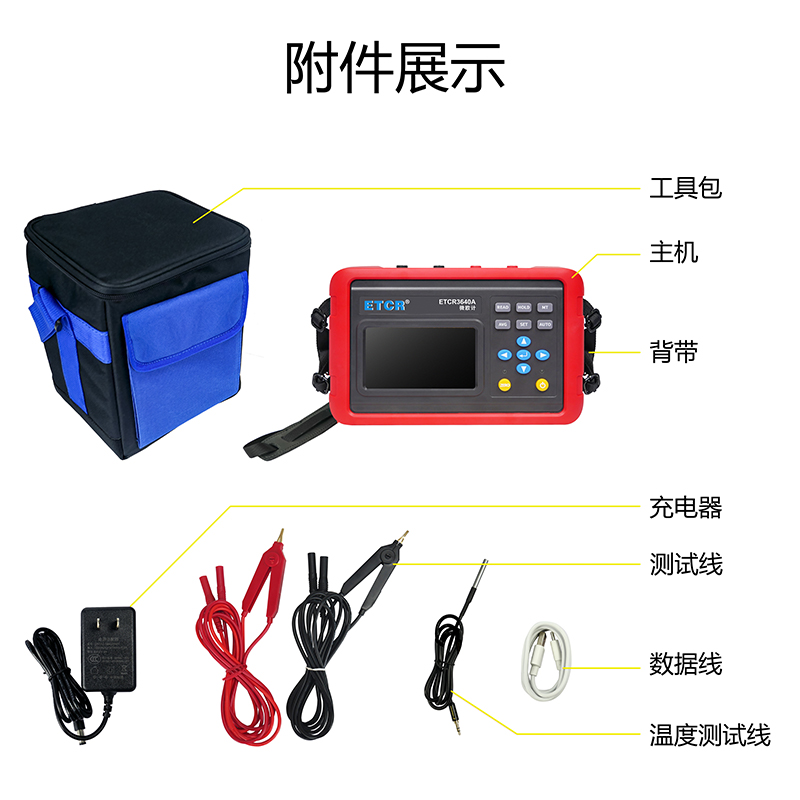

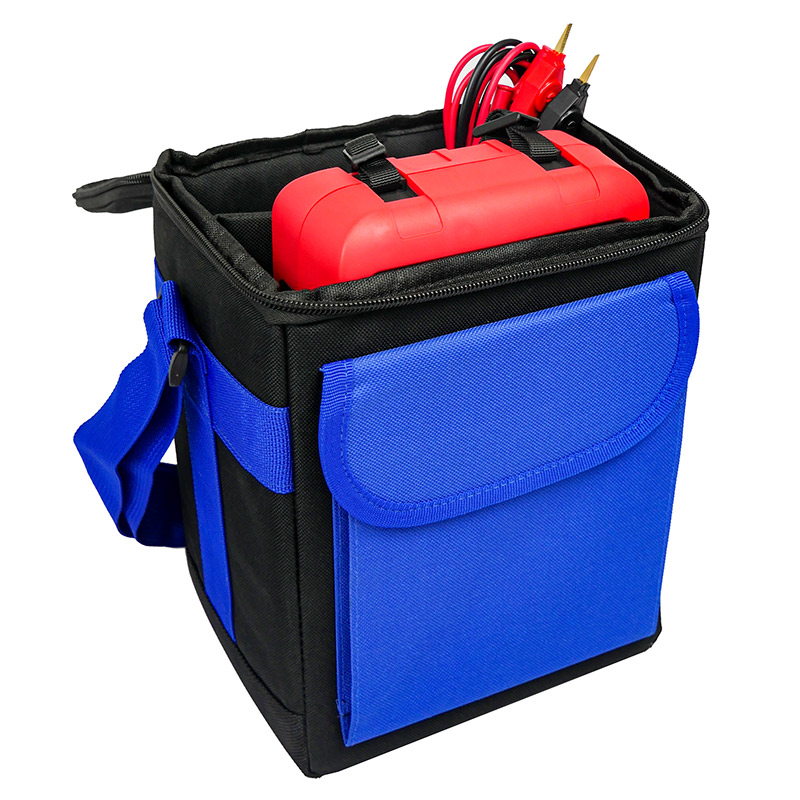

隨機附件 | 測試儀：1臺；測試線：2條；溫度測試線：1條；USB通信線：1條；充電器：1個；工具包：1件 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 最高分辨率 | 最大測試電流 | 顯示模式 | 存儲功能 | 電源 |
| ETCR3630A便攜式毫歐計 | 0.1mΩ～40kΩ | 0.1mΩ | 100mA | LCD屏 | 1000組 | 干電池 |
| ETCR3640A微歐計 | 1.0uΩ～40KΩ | 0.1uΩ | 1A | 觸摸彩屏 | 1000組 | 鋰電池 |
| ETCR3660A微歐計 | 1.0uΩ～2500.0Ω | 0.1uΩ | 10A | 觸摸彩屏 | 1000組 | 鋰電池 |
