產品系列 : 接地電阻在線監測儀
在線監測接地系統的接地電流，回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況
檢測儀結構：整體式+閉環式傳感器
穿孔尺寸：56mm×27mm
接地電阻量程：0.01Ω～200Ω
接地電流量程：0.0mA～20A（選購）
通訊方式：RS485通訊，4G通訊（選購）
外置低功耗電源通訊模塊（選購）
報警功能
自檢功能
線阻清除功能
開關量輸出功能（選購）
防爆標志：Ex ia ⅡB T3 Ga 、 Ex ib IIC T4 Gb
產品簡介

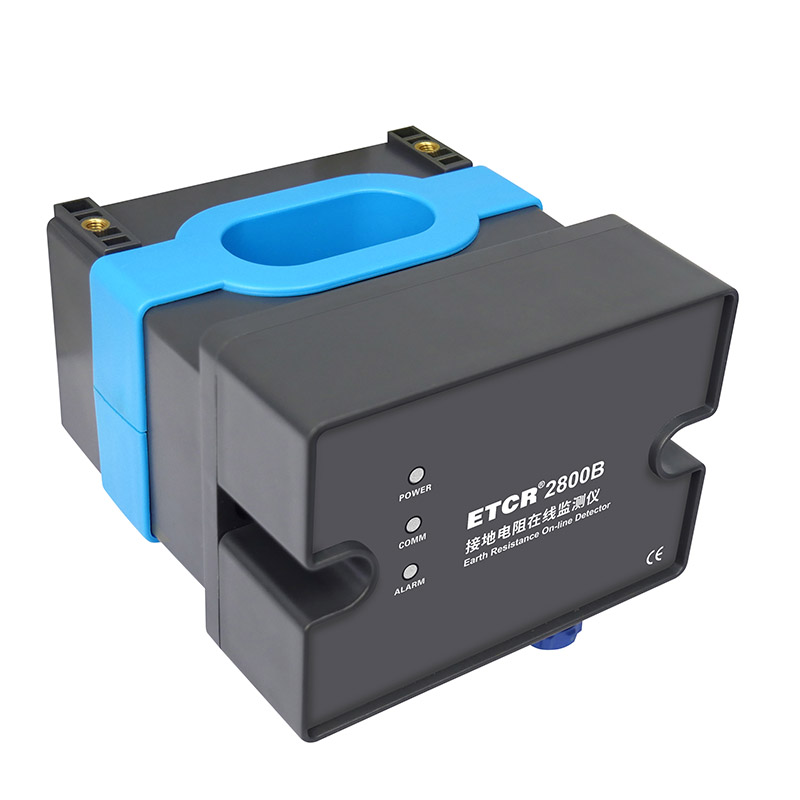

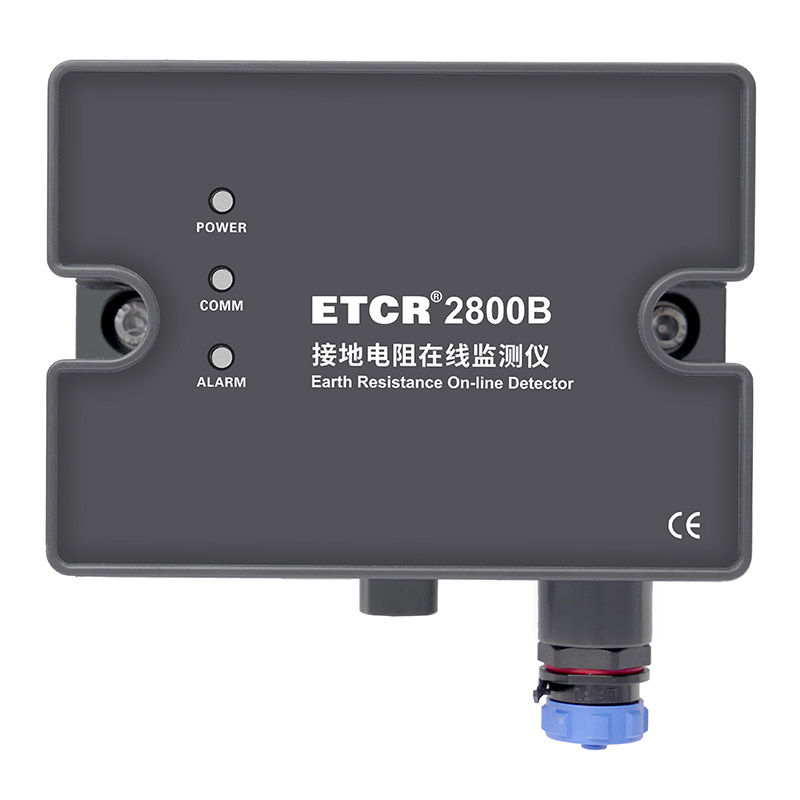

ETCR2800B/2800C接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，還可以在線監測接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通信接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。

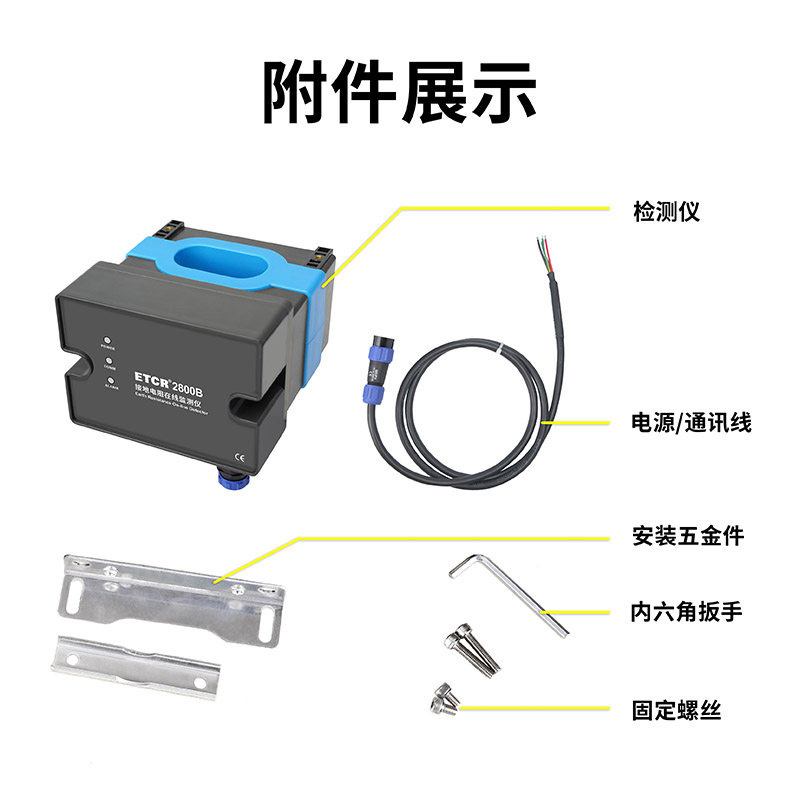

ETCR2800系列接地電阻在線檢測儀由傳感器、控制器、安裝五金件等組成，傳感器有閉環式與開合式，控制器有整體式與分體式，以適應不同的應用環境。其中開合式結構，安裝時無需斷開接地引下線，方便快捷。檢測儀可以單個安裝使用，也可以自行組建成有線網絡系統或無線網絡系統使用。
檢測儀帶有RS485通信接口（支持MODBUS-RTU通信協議）或選購4G通信模塊(MQTT協議)，通過上位機軟件或后臺實現遠程在線監測。用戶可使用我公司研發的RS485通信接地電阻在線監測上位機軟件，或4G無線通信接地電阻在線監測后臺，實現遠程實時監測接地狀況。
ETCR2800系列接地電阻在線檢測儀可采用外部供電（用戶自行配置），或采用低功耗電源通信模塊（選購件），模塊支持 TCP、MQTT 網絡協議對接標準物聯網平臺，本地可實現 ModbusRTU 自主輪詢后邊緣計算，通過 JSON 數據包主動上報，輕松實現對現場設備的遠程數據采集。模塊有太陽能版與鋰亞電池版，其中太陽能版內置鋰電池?zé)o光情況下可續航3個月，鋰亞電池版可續航3年。外置電源防護等級IP68。如選購電源通信模塊，則無需選購4G通信。
ETCR2800系列接地電阻在線檢測儀已通過防爆認證，其安全防爆認證參數整機滿足GB3836.1-2021和GB3836.4－2021標準相關要求。其防爆標志為Ex iaⅡB T3 Ga、Ex ib IIC T4 Gb。防爆合格證號：CE23.3868X。它可應用于相應的易燃易爆環境中。
產品特點
1、產品有多種結構以適應各種場所應用。
2、閉環式檢測儀，成本較低，安裝時需斷開接地引下線。
3、開合式檢測儀，安裝時不需斷開接地引下線，安裝方便快捷。
4、分體式檢測儀，控制器與傳感器分開安裝，便于觀察測量結果，或集中管理。
5、多功能寬量程，接地電阻量程：0.01Ω～200Ω；接地電流量程：0.0mA～20A。
6、多種通信方式：RS485/4G，RS485支持ModBus協議。
7、可提供有線及無線接地電阻在線監測后臺，實現遠程實時監測接地狀況。
8、具有自檢功能，可通過協議遠程檢測設備是否正常工作。
9、具有線阻清除功能，可減少線阻帶來的測量誤差影響。
10、防雷功能，適用于室外多雷擊場合。
11、報警功能：可設置報警臨界值，具有聲光報警指示。
12、已通過防爆認證，防爆標志為Ex iaⅡB T3 Ga 、Ex ib IIC T4 Gb。
13、可配置低功耗電源通信模塊，支持 TCP、MQTT 網絡協議對接標準物聯網平臺，內置電容量鋰電池，續航時間三年以上。
品展示.jpg)
技術參數
1、技術規格
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |

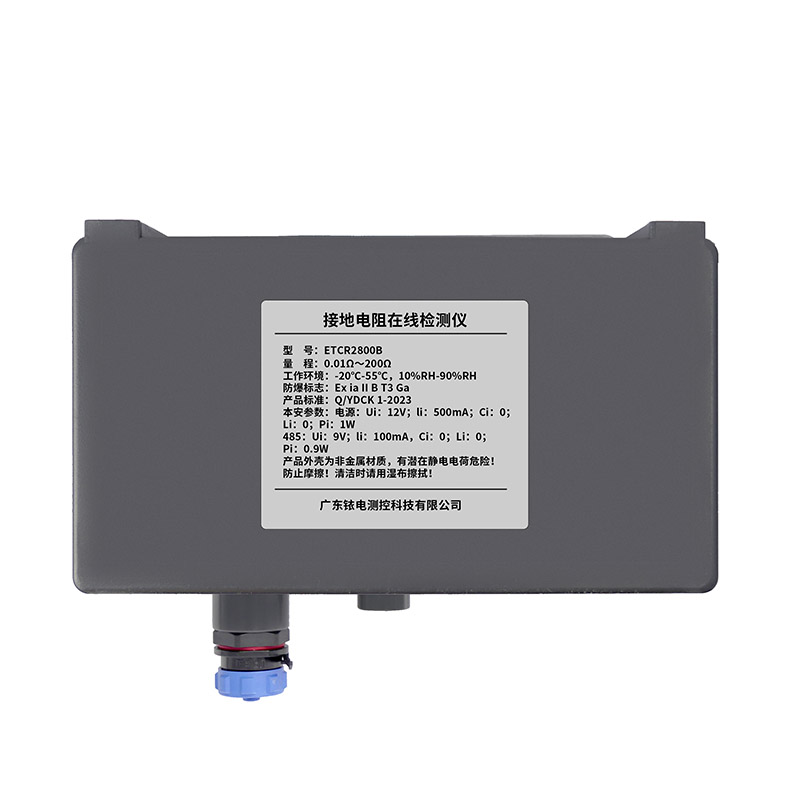

電 源 | 9V DC～24V DC（用戶外部提供或使用低功耗電源通信模塊) (本安參數：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485參數：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。） 本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
接地電阻測量 | 量程：0.01Ω～200Ω； 分辨率：0.001Ω； 精度：±2%rdg±3dgt |
接地電流測量（選購） | 量程：AC 0.0mA～20A； 分辨率：0.1mA； 精度：±2%rdg±5dgt |
檢測儀結構 | 整體式+閉環式傳感器 |

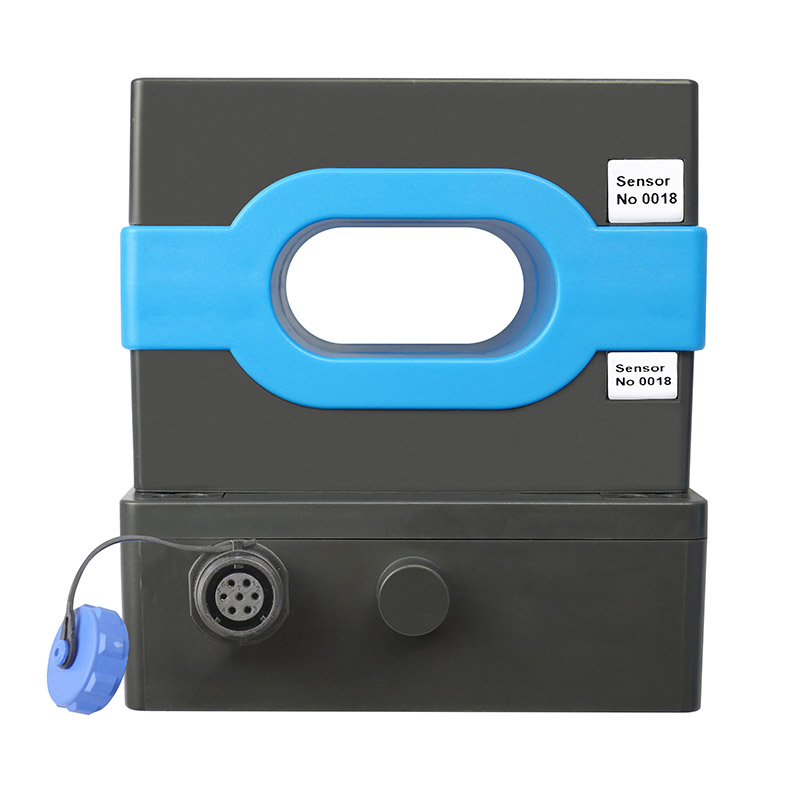

傳感器穿孔尺寸 | 56mm×27mm |
外形尺寸 | 119mm×108mm×124mm |
換 檔 | 全自動換檔 |
LCD尺寸 | C型：47mm×28.5mm |
溢出指示 | 電阻值＞200Ω；電流值＞20A時，顯示“OL”符號 |

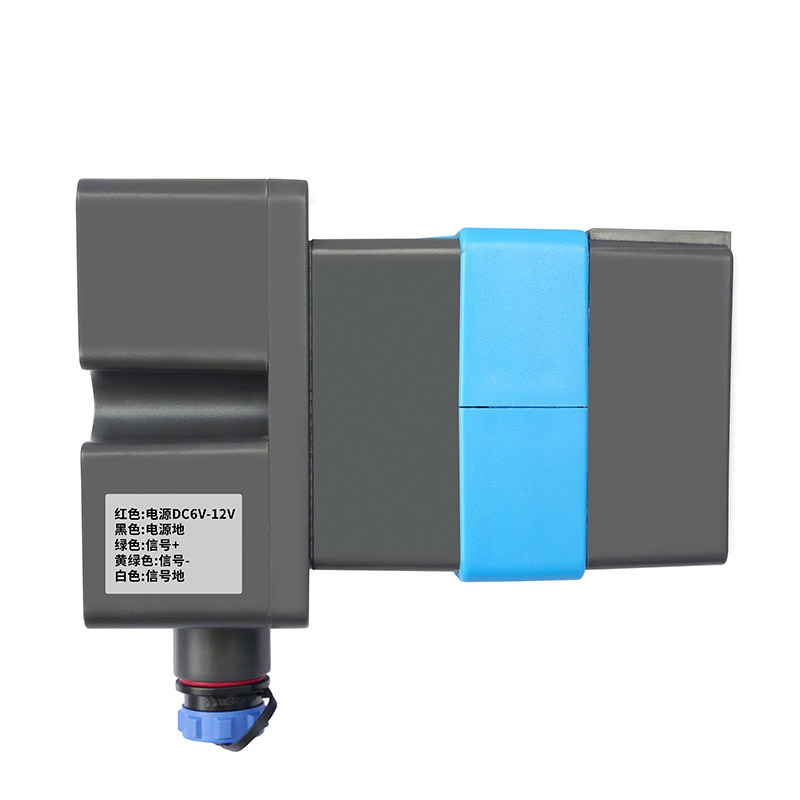

電源及通信線接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃綠色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
電源通信線 | 1條，長1米(5芯線) |
通信方式 | RS485或4G(RS485支持ModBus協議) |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通信距離 | 有線網絡：約1000米，可擴展 無線網絡：不限制 |
報警指示 | B型：檢測儀聲光報警 C型：檢測儀聲光報警和LCD顯示 |
報警設置 | B型：后臺設置 C型：檢測儀面板按鍵設置、后臺設置 |
質 量 | B型：約870g；C型：約890g；S型：910g |
低功耗電源通信模塊（選購） | 電池容量：太陽能版：6400mAH（無光續航3個月） 鋰亞電池版：27000mAH（續航3年） |
通信方式：支持邊緣計算功能，通過 Modbus 協議實現邊緣采集、JSON 上報，支持通過 TCP、MQTT 對接第三方云平臺 | |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
工作電流 | 檢測儀：12VDC 50mA Max(4G版 12VDC 150mA Max). |
防爆標志 | Ex iaⅡB T3 Ga 、Ex ib IIC T4 Gb |
防爆合格證號 | CE23.3868X |
防護等級 | IP65 |
4G通信模塊（選購） | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
全球版4G通信模塊（選購） | LTE-FDD；LTE-TDD B38/B39/B40/B41 B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 WCDMA B1/B2/B4/B5/B6/B8/B19；GSM B2/B3/B5/B8 |
2、外置低功耗電壓通訊模塊技術參數：
產品型號 | SC350太陽能版 | SC360鋰亞電池版 |
產品圖 |
|
|
供電方式 | 2 節 18650 鋰電池+太陽能板 | 3節 ER26500 鋰亞電池 |
電池容量 | 6400mAH | 27000mAH |
續航時間 | 無光情況下，電池可支持 3 個月續航。夏季約3天充滿，冬季約一周充滿。 | 約3年 |
輸出電壓 | DC12V | |
輸出功率 | 最大輸出功率 1.2W，最大可輸出供電 100mA | |
開關機方式 | A 口可旋轉磁力環，三角標標識，RUN 運行、OFF 關機、SET 運維 | |
產品尺寸 | 139.1mm×102.5mm×45 mm | |
安裝方式 | 定位孔壁掛安裝、抱箍安裝、掛鉤安裝 | |
防護等級 | IP68 | |
采集間隔 | 對外供電采集從機數據的時間，1~1440min（默認 15min） | |
上報間隔 | 聯網上報數據時間，1~24 倍采集間隔(默認4倍) | |
通信協議 | TCP、MQTT，支持域名解析 | |
MQTT協議 | 3.1、3.1.1（默認），支持標準 MQTT 對接華為云、阿里云等 | |
注：電源通信模塊僅限國內使用，如選購電源通信模塊，則無需選購4G通信。
型號對比
產品圖片 | 產品型號名稱 | 穿孔尺寸 | 電阻量程 | 電流量程（選購） | 產品結構 |
| ETCR2800B接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010～200Ω | 0.0mA～20A | 整體式+閉環式傳感器 |
| ETCR2800C接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+閉環式傳感器+顯示屏 |
| ETCR2800KB接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+開合式傳感器 |
| ETCR2800KC接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+開合式傳感器+顯示屏 |
| ETCR2800S接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分體式+閉環式傳感器+顯示屏 |
| ETCR2800KS接地電阻在線檢測儀(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分體式+開合式傳感器+顯示屏 |
| ETCR2800E小口徑接地電阻在線檢測儀 | Φ17mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+傳感器 |
| ETCR2800N內置式接地電阻在線檢測儀 | 65mm×36mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+傳感器 |
| ETCR2800T不銹鋼接地電阻在線檢測儀 | 53mm×20mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+不銹鋼殼體傳感 |
| ETCR2800X大口徑接地電阻在線檢測儀 | 130mm×20mm | 0.010Ω～10Ω | 0.0mA～20A | 裸板+傳感器 |
